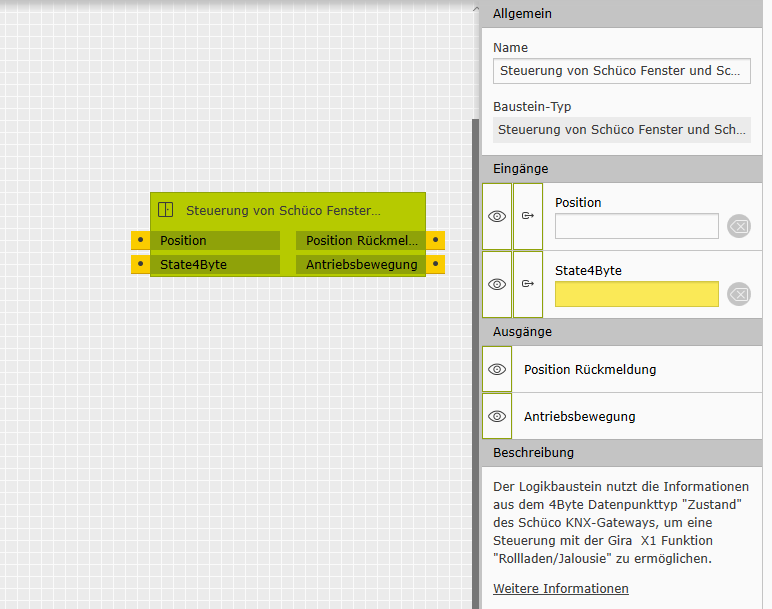

Der Logikbaustein wird in Verbindung mit dem KNX-Gateway 263243 der Firma Schüco verwendet. Er dient der Konvertierung des 4 Byte Objektes zur Meldung des Zustands, so dass eine Verwendung im X1 ermöglicht wird. Weiterhin generiert der Baustein die benötigte Positionsrückmeldung.
Der Baustein sendet die Positionsrückmeldung unmittelbar nachdem über das 4 Byte Objekt für den Zustand erkannt wurde, dass die geforderte Position erreicht ist. Hierzu ist es notwendig, dass der Eingang „Position“ des Bausteins mit dem Kommunikationsobjektes für die Positionsfahrt verbunden wird.
Gerätetypen: Gira X1
Gira Hardware: 1x 209600 GIRA X1 Server
Externe Hardware: 1x Schüco KNX Gateway (Schüco)
Bekannte Ausnahmen: Der Logikbaustein wird in Verbindung mit dem KNX-Gateway 263243 der Firma Schüco verwendet.
Realisierungsdauer: 1 Stunde
