Der Logikbaustein wird zur Einzelraum-Temperaturregelung verwendet. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwerts und der Raumtemperatur kann für einen Regelkreis eine Stellgröße zur Klimatisierung

(Regler Kühlen) auf den KNX/EIB ausgesendet werden.

In der Regel werden diese Stellgrößen dann von einer geeigneten KNX/EIB Aktorik, z.B. Heizungs- oder Schaltaktoren oder direkt durch busfähige Stellantriebe, ausgewertet und in physikalische Größen zur Raumklimasteuerung umgesetzt.

Der Logikbaustein unterscheidet verschiedene Betriebsmodi (Komfort, Standby, Nacht, Frost-/ Hitzeschutz) mit jeweils eigenen Temperatur-Sollwerten.

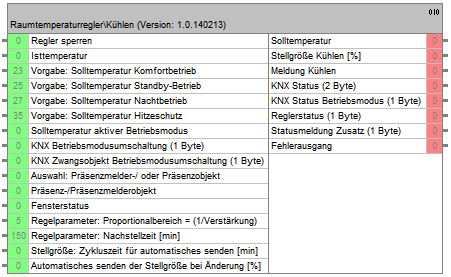

Funktionen des Logikbaustein Raumtemperaturreglers Kühlen:

• Verschiedene Betriebsmodi aktivierbar: Komfort, Standby, Nacht und Frost-/Hitzeschutz
• Jedem Betriebsmodus können eigene Temperatur-Sollwerte zugeordnet werden.
• Funktionalität Präsenz- oder Präsenzmelderobjekt auswählbar
• Bei der Funktionalität Präsenztaste: Komfortverlängerung durch Präsenztaste im Nacht- oder Frost-/Hitzeschutzmodus möglich. Parametrierbare Dauer der Komfortverlängerung.
• Umschaltung der Betriebsmodi durch 1-Byte-Objekte gemäß der KNX Spezifikation
• Umschaltung der Betriebsmodi durch 1-Byte-Zwang-Objekte gemäß der KNX Spezifikation
• Status-Rückmeldungen (KNX-Konform und Reglerstatus)
• Hitzeschutz Umschaltung durch Fensterstatus.
• Regelparameter für PI-Regler (Proportionalbereich, Nachstellzeit) einstellbar.
• Automatisches Senden und Zykluszeit für Stellgrößenausgabe parametrierbar
• Temperaturerfassung durch externen Sensor
• Optional ermöglicht die Universalzeitschaltuhr das bedarfsorientierte Umschalten des Reglerbetriebsmodus abhängig von der Tageszeit und dem Wochentag.
• Absolute Sollwertvorgabe aktiver Betriebsmodus

Hinweis: Zur Realisierung der Mischbetriebsart "Heizen und Kühlen" ist ein weiterer Logikbaustein Heizen erforderlich!
